項目地址:青海省德令哈市 項目規模:

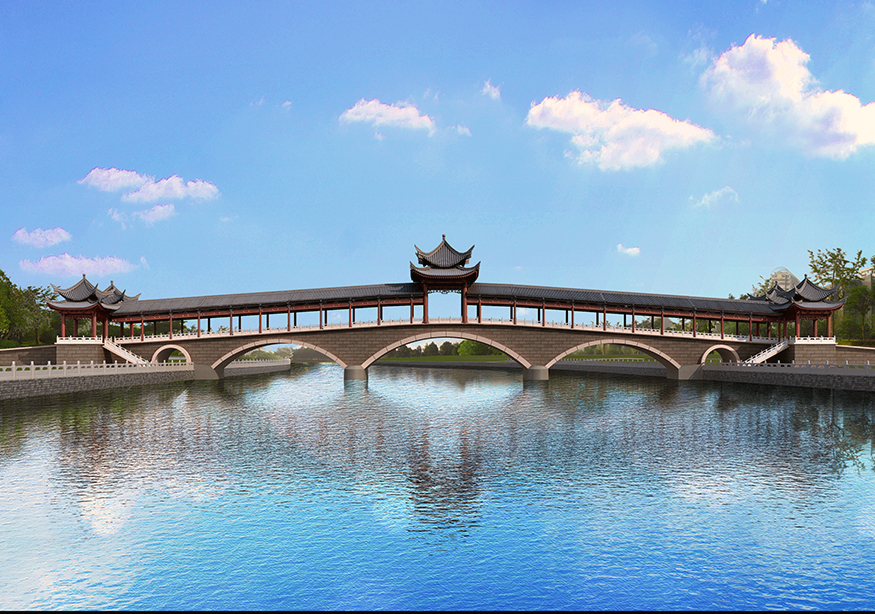

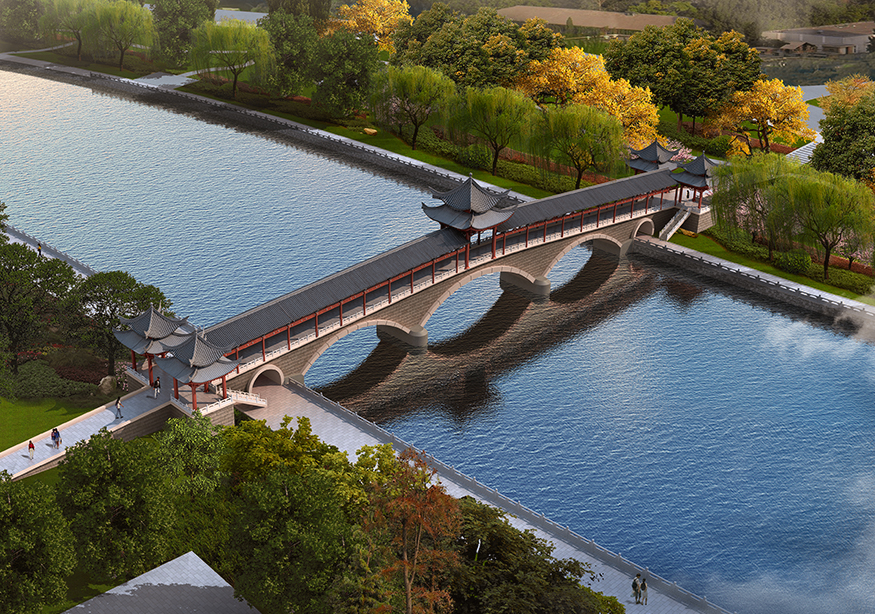

方案一(景觀仿石拱橋)
本方案為五孔景觀仿石拱橋形式,中間主河道內采用凈跨20+25+20m的三跨連拱形式,在兩側河漫灘游步道位置分別設置一孔凈跨5m的小拱供行人從下面通過,橋梁全長在130m左右,橋寬6m。在靠近橋頭部位將橋面向兩側加寬在其上設置涼亭,兩頭共四座,在橋梁的中跨同樣設置一座涼亭,形成五亭橋;橋中與橋頭的涼亭之間采用連廊連接,亭廊相連,形成風雨橋,在橋上雨天可以躲避風雨,晴天可以遮陽納涼。為方便行人從游步道上下橋梁,在橋頭涼亭面向游步道的一側,設置1.5m寬的踏步,將橋面與游步道溝通連接起來。
橋上亭廊形式采用江南園林風格形式,配合下部的景觀仿石拱橋,典型的江南水鄉風格;為體現當地蒙古族的特點,可在橋梁欄桿欄板側面及亭廊頂的下部雕刻、繪制一些能夠體現蒙古族文化特點的圖案,如騎射、摔跤等。江南文化與蒙古文化在橋上的相互融合統一,充分體現了援建的友誼。

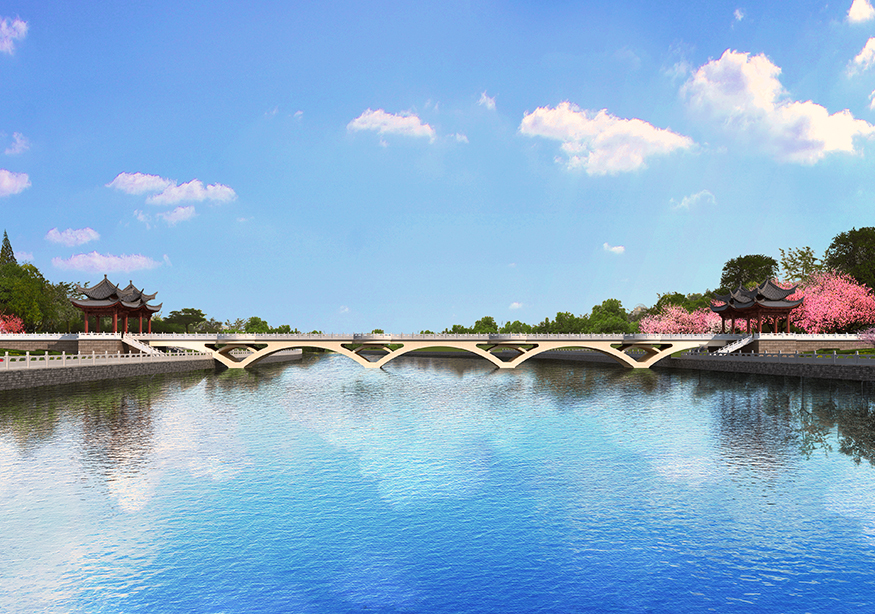

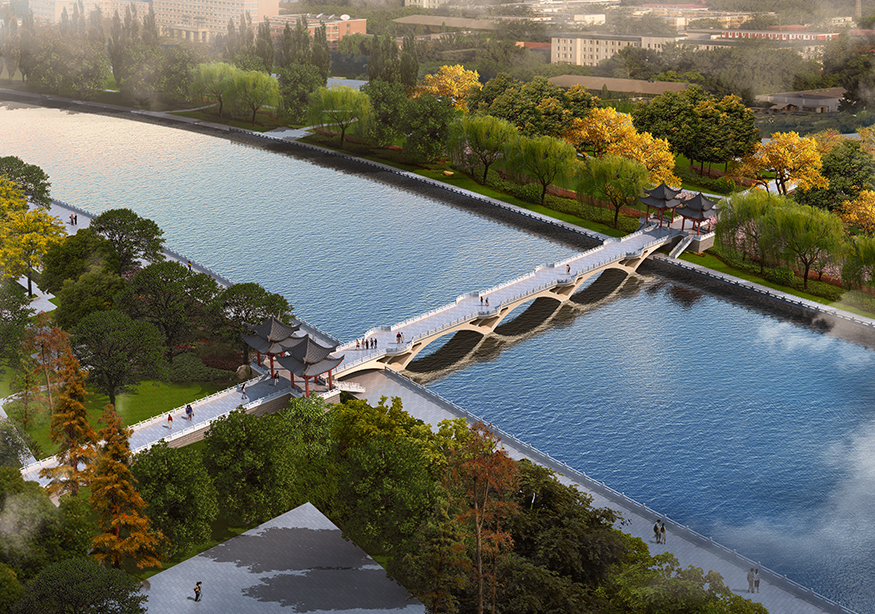

方案二(葵花拱橋)
本方案為葵花拱橋,共五孔。中間三孔為三跨連拱橋,為了立面的更富有節奏感并考慮兩側游步道從橋下通過,兩邊跨取為中間孔的一半略長,矢跨比保持一致,這樣橋梁的立面布置更趨于協調美觀。橋梁中間三孔的凈跨徑均為20m,兩邊孔均為13m,橋墩順橋向寬度2.5m。橋梁全長在130m左右,橋寬6m。
同方案一在橋梁兩頭設置四座江南園林風格的涼亭,橋上未設置亭廊,考慮到平面韻律的變化,在橋墩位置平面懸挑加大,形成觀景平臺,兼顧景觀與實用的功能結合。同方案一蒙古族的文化特點可以在欄桿及涼亭上體現。

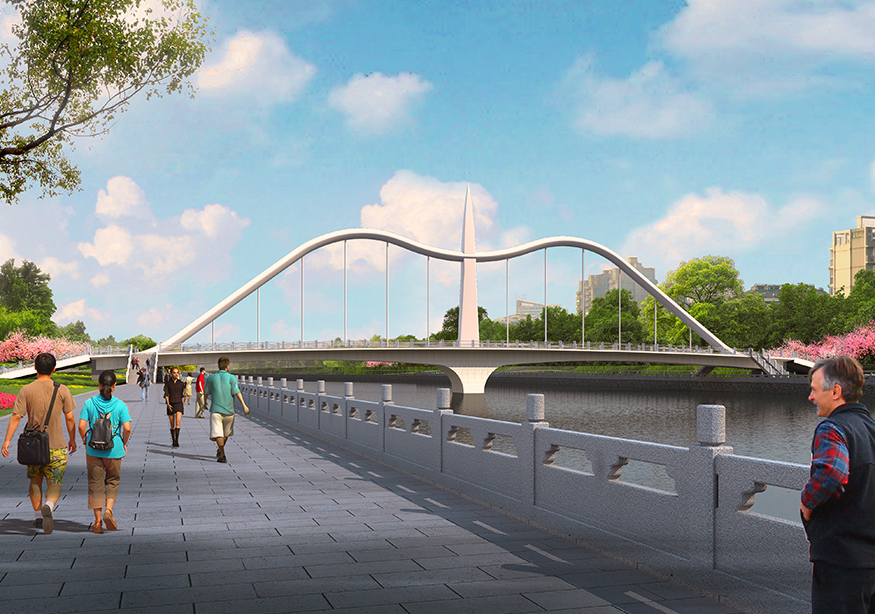

方案三(梁拱組合橋)
本方案采用梁拱組合的橋梁形式,上部彎曲起伏線形流暢的拱造型,則取自蒙古人民的重要標志“弓”,中間的橋塔剛勁挺拔,就像放在弦上蓄勢待發的箭,有著一飛沖天的氣勢。借由文化底蘊深厚的弓弩及雄鷹造型,來表現蒙古人民的“勤勞勇敢、拼搏奮進、努力向上”的精神,同時寓意今天的德令哈猶如蓄勢待發的弓箭、展翅的雄鷹,未來將會一飛沖天翱翔于天際。
弩力向上梁拱組合橋方案由2跨50m的T形剛構,橋梁跨徑布置為:2x50=100m,橋梁全長100m,考慮到橋塔及拱的布置,橋面全寬按10m設計。在橋頭及兩側設置踏步與兩頭道路及游步道連接。
雄鷹展翅的墩梁下部造型,配以上部張力挺拔的弓弩,結構造型新穎獨特,內涵豐富,將蒙古族的文化元素融入其中;另外江南文化的元素可以在橋梁欄桿上加以體現。
